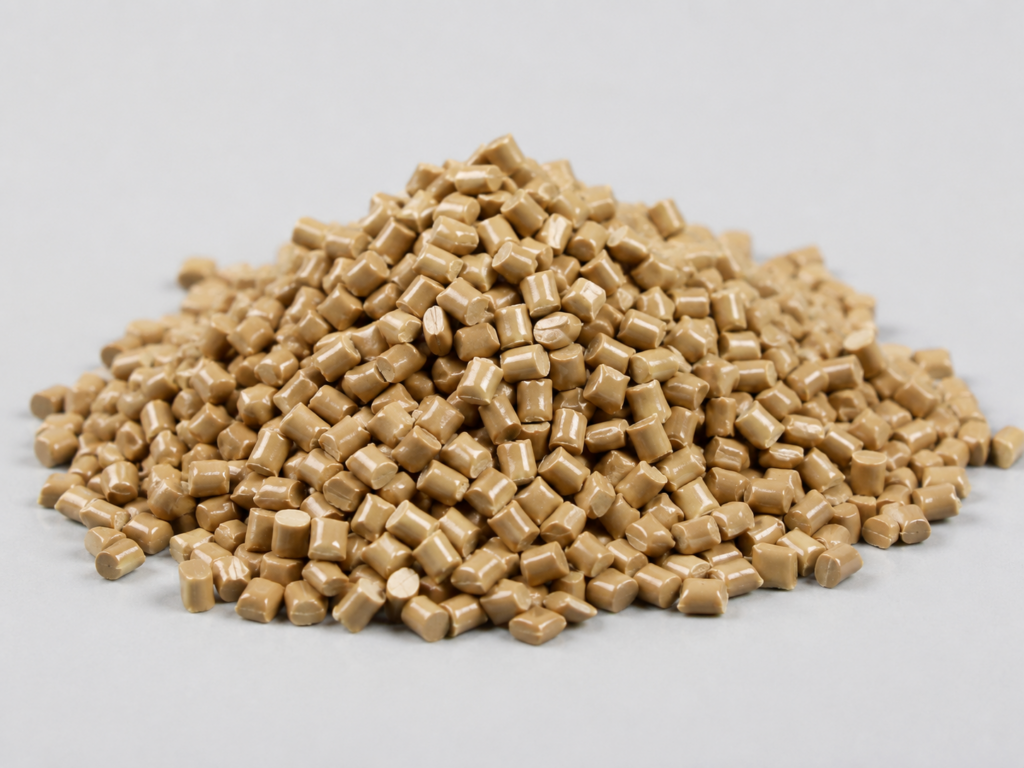

LCP Kunststoff (Liquid Crystal Polymer)

LCP Kunststoff ist ein thermoplastischer Hochleistungswerkstoff für besonders präzise, dünnwandige und thermisch belastete Bauteile. Liquid Crystal Polymers verbinden eine hohe Wärmeformbeständigkeit mit sehr geringer Feuchtigkeitsaufnahme, guter Chemikalienbeständigkeit und ausgezeichneten elektrischen Eigenschaften.

Typische Einsatzgebiete sind Steckverbinder, Spulenkörper, Sensorbauteile, Chipträger und andere Miniaturkomponenten für die Elektronik- und Halbleiterindustrie. Welche LCP-Type geeignet ist, hängt jedoch stark von der Temperaturbelastung, der mechanischen Beanspruchung, den geforderten Zulassungen und der vorgesehenen Verarbeitung ab.

Was ist LCP Kunststoff?

Die Abkürzung LCP steht für Liquid Crystal Polymer, auf Deutsch flüssigkristallines Polymer. Dabei handelt es sich nicht um einen einzelnen Kunststoff, sondern um eine Gruppe aromatischer, thermoplastischer Hochleistungspolymere.

Die Polymerketten richten sich während der Verarbeitung stark in Fließrichtung aus. Diese geordnete Molekularstruktur verleiht LCP eine hohe Festigkeit und Steifigkeit, führt jedoch zugleich zu richtungsabhängigen, sogenannten anisotropen Werkstoffeigenschaften. Die Bauteilkonstruktion, die Lage von Fließnähten und die Orientierung der Fasern müssen deshalb bereits bei der Auslegung berücksichtigt werden.

LCP gehört zu den technischen Kunststoffwerkstoffen für anspruchsvolle Anwendungen. Einen übergeordneten Vergleich geeigneter Materialien bietet der Leitfaden zur Materialauswahl für Hochleistungskunststoffe.

Eigenschaften von LCP Kunststoff

Hohe Temperaturbeständigkeit

LCP weist abhängig von Polymerstruktur, Verstärkung und Werkstofftype eine hohe Wärmeformbeständigkeit auf. Kurzzeitig können viele Typen die hohen Temperaturen moderner Lötprozesse überstehen. Deshalb wird der Werkstoff häufig für elektronische Komponenten eingesetzt, die im Reflow- oder Wellenlötverfahren verarbeitet werden.

Die tatsächlich zulässige Dauergebrauchstemperatur darf jedoch nicht pauschal mit 300 °C angegeben werden. Sie ist dem technischen Datenblatt der konkreten LCP-Type zu entnehmen und hängt zusätzlich von Belastungsdauer, Bauteilgeometrie und Umgebungsbedingungen ab.

Hohe Festigkeit und Steifigkeit

Insbesondere glasfaser- oder mineralverstärkte LCP-Compounds erreichen eine hohe Steifigkeit und mechanische Festigkeit. Der Werkstoff eignet sich dadurch für sehr kleine, filigrane Bauteile, bei denen geringe Wandstärken mit hoher Maßhaltigkeit kombiniert werden müssen.

Aufgrund der starken Molekülorientierung unterscheiden sich Festigkeit, Schwindung und Wärmeausdehnung in und quer zur Fließrichtung. LCP-Bauteile müssen daher werkstoff- und verarbeitungsgerecht konstruiert werden.

Sehr gute Dimensionsstabilität

Die geringe Wasseraufnahme und die niedrige thermische Ausdehnung vieler LCP-Compounds unterstützen eine hohe Maßhaltigkeit. Feuchtigkeit verursacht im Vergleich zu hygroskopischen Kunststoffen wie Polyamid nur geringe Dimensionsänderungen.

Das ist besonders bei Steckkontakten, Mikrobauteilen und präzisen elektrischen Komponenten wichtig, deren Funktion von engen Toleranzen abhängt.

Geringe Wasseraufnahme

LCP nimmt nur sehr wenig Feuchtigkeit auf. Dadurch bleiben elektrische und mechanische Eigenschaften auch bei wechselnder Luftfeuchtigkeit weitgehend stabil. Der genaue Wert hängt von der jeweiligen Type und der verwendeten Prüfmethode ab.

Diese Eigenschaft erleichtert außerdem die Verarbeitung. Dennoch müssen die Trocknungsvorgaben des Materialherstellers eingehalten werden, da Restfeuchtigkeit die Oberflächenqualität und Prozesssicherheit beeinträchtigen kann.

Gute chemische Beständigkeit

LCP ist gegen zahlreiche Kraftstoffe, Öle, Fette, Alkohole, Säuren und andere industrielle Medien beständig. Die Beständigkeit hängt jedoch von der konkreten Chemikalie, ihrer Konzentration, der Temperatur und der Einwirkdauer ab.

Vor dem Einsatz in aggressiven Medien ist daher immer eine anwendungsbezogene Beständigkeitsprüfung erforderlich. Für Anwendungen mit besonders hoher chemischer Belastung können je nach mechanischen Anforderungen auch PTFE, PEEK oder PPS geeignete Alternativen sein.

Elektrische Isoliereigenschaften

LCP bietet gute elektrische Isolationseigenschaften, eine hohe Durchschlagsfestigkeit und bei geeigneten Typen günstige dielektrische Eigenschaften für Hochfrequenzanwendungen. Die geringe Feuchtigkeitsaufnahme trägt dazu bei, dass diese Werte unter wechselnden Umgebungsbedingungen vergleichsweise stabil bleiben.

Der Werkstoff wird daher häufig für Steckverbinder, Spulenkörper, Relaiskomponenten, Sensorgehäuse und andere Bauteile der Elektronikindustrie und Elektroindustrie verwendet.

Flammwidrigkeit

Viele kommerzielle LCP-Typen sind flammwidrig eingestellt und erreichen bei geringen Wandstärken anspruchsvolle Einstufungen nach UL 94. Eine bestimmte Brandschutzklasse darf jedoch nur für die konkret geprüfte Materialtype und Bauteildicke angegeben werden.

Geringe Schmelzviskosität

In der Schmelze besitzt LCP eine sehr gute Fließfähigkeit. Dadurch lassen sich lange Fließwege, feine Strukturen und sehr dünne Wandstärken realisieren. Diese Eigenschaft ist ein wesentlicher Grund für den Einsatz in miniaturisierten elektronischen Bauteilen.

LCP-Eigenschaften im Überblick

LCP-Typen und Werkstoffmodifikationen

LCP wird überwiegend als modifiziertes Compound eingesetzt. Füll- und Verstärkungsstoffe verändern die mechanischen, thermischen und elektrischen Eigenschaften gezielt.

• Unverstärktes LCP: für Anwendungen mit hohen Anforderungen an Fließfähigkeit, Oberflächenqualität oder elektrische Eigenschaften
• Glasfaserverstärktes LCP: für höhere Festigkeit, Steifigkeit und Wärmeformbeständigkeit
• Mineralgefülltes LCP: für reduzierte Schwindung, Maßhaltigkeit und kontrolliertes Verzugsverhalten
• Glasfaser- und mineralgefülltes LCP: als ausgewogener Werkstoff für präzise technische Bauteile
• Leitfähig modifiziertes LCP: für Bauteile mit Anforderungen an elektrische Leitfähigkeit oder elektrostatische Ableitung
• Flammgeschütztes LCP: für elektrische und elektronische Anwendungen mit definierten Brandschutzanforderungen

Die Auswahl darf nicht allein anhand der Polymerbezeichnung erfolgen. Entscheidend sind das konkrete Datenblatt, die Zulassungen und die für das Bauteil geprüften Eigenschaften. Weitere Informationen zu gezielt angepassten Werkstoffen finden Sie unter modifizierte Kunststoffe.

LCP Kunststoff Datenblatt und technische Kennwerte

Die technischen Kennwerte von LCP unterscheiden sich je nach Polymerstruktur, Glasfaser- oder Mineralfüllung und konkreter Werkstofftype erheblich. Werte zu Temperaturbeständigkeit, Zugfestigkeit, E-Modul, Dichte, Schwindung und elektrischen Eigenschaften sollten deshalb immer dem Datenblatt des jeweiligen LCP-Compounds entnommen werden.

Verarbeitung von LCP

LCP im Spritzguss

Spritzguss ist das wichtigste Verarbeitungsverfahren für LCP. Die niedrige Schmelzviskosität ermöglicht das Füllen komplexer Kavitäten und sehr dünner Wandbereiche. Dadurch eignet sich der Werkstoff besonders für Miniaturbauteile und hochintegrierte Funktionskomponenten.

Die Verarbeitung stellt dennoch hohe Anforderungen an Werkzeug und Prozessführung. Zu berücksichtigen sind insbesondere:

• ausreichend hohe und stabile Massetemperatur
• geeignete Werkzeugtemperierung
• korrekte Trocknung entsprechend dem Materialdatenblatt
• hohe Einspritzgeschwindigkeit bei kontrolliertem Prozess
• werkstoffgerechte Anschnitt- und Fließwegplanung
• Minimierung kritischer Bindenähte
• Berücksichtigung der richtungsabhängigen Schwindung

Durch die ausgeprägte Orientierung können mechanische Schwachstellen entstehen, wenn Fließnähte oder Belastungsrichtungen ungünstig angeordnet sind. Eine frühe Abstimmung zwischen Konstruktion, Werkzeugbau und Werkstoffauswahl ist deshalb besonders wichtig.

Extrusion von LCP

LCP kann abhängig von der Werkstofftype auch zu Folien, Fasern oder dünnen Profilen extrudiert werden. Extrudierte LCP-Folien kommen beispielsweise in flexiblen elektrischen Schaltungen und Hochfrequenzanwendungen zum Einsatz.

Informationen zu den bei Martan Plastics verfügbaren Fertigungsmöglichkeiten finden Sie im Bereich Kunststoff extrudieren. Ob eine konkrete LCP-Type und Geometrie extrudierbar ist, muss projektspezifisch geprüft werden.

Mechanische Bearbeitung von LCP

LCP lässt sich grundsätzlich fräsen, bohren oder drehen. In der Praxis wird der Werkstoff jedoch überwiegend direkt durch Spritzguss verarbeitet, da LCP-Halbzeuge weniger verbreitet sind als Halbzeuge aus PEEK, PTFE oder anderen technischen Kunststoffen.

Bei gefüllten und verstärkten Typen können abrasive Bestandteile zu erhöhtem Werkzeugverschleiß führen. Scharfe Werkzeuge, eine stabile Spannung und angepasste Schnittparameter helfen dabei, Ausbrüche und Beschädigungen filigraner Konturen zu vermeiden.

Für individuell gefertigte Bauteile bietet Martan Plastics verschiedene Verfahren der Kunststoffbearbeitung sowie das präzise CNC-Drehen von Kunststoffteilen an. Die technische Machbarkeit richtet sich nach Werkstofftype, Halbzeugverfügbarkeit, Geometrie und Stückzahl.

Kleben, Schweißen und Beschichten

Das Kleben von LCP kann wegen der geringen Oberflächenenergie und der chemisch beständigen Oberfläche anspruchsvoll sein. Vorbehandlungen wie Plasma-, Corona- oder chemische Aktivierung können die Haftung verbessern. Klebstoff und Vorbehandlung müssen auf die konkrete LCP-Type und die Betriebsbedingungen abgestimmt werden.

Je nach Bauteilgeometrie und Type sind thermische Fügeverfahren, Ultraschallschweißen oder Laserschweißen möglich. Auch das Metallisieren und Beschichten von LCP wird in elektronischen Anwendungen eingesetzt, erfordert jedoch geeignete Oberflächenvorbehandlungen und abgestimmte Prozesse.

Anwendungsbereiche von LCP Kunststoff

Elektronik und Elektrotechnik

Die Elektronikindustrie ist eines der wichtigsten Einsatzgebiete von LCP. Der Werkstoff verbindet elektrische Isolation, Maßhaltigkeit, Flammwidrigkeit und Lötwärmebeständigkeit mit einer sehr guten Verarbeitbarkeit bei dünnen Wandstärken.

Typische Bauteile sind:

• Steckverbinder und Steckergehäuse
• Spulenkörper
• Relaissockel und Schalterkomponenten
• Chipträger und Bauteilfassungen
• Sensorgehäuse
• Antennenkomponenten
• Hochfrequenzbauteile
• Komponenten für flexible Schaltungen

Halbleiterindustrie

In der Halbleiterindustrie wird LCP für präzise Träger-, Isolations- und Verbindungskomponenten eingesetzt. Die geringe Feuchtigkeitsaufnahme und die hohe Maßhaltigkeit sind bei kleinen Bauteilabmessungen und engen elektrischen Abständen besonders vorteilhaft.

Abhängig von der Anwendung müssen zusätzlich Reinheit, Ausgasungsverhalten, elektrostatische Eigenschaften und Partikelbildung geprüft werden.

Fahrzeugbau

Im Fahrzeugbau wird LCP vor allem für elektrische und elektronische Komponenten in temperaturbelasteten Bereichen verwendet. Beispiele sind Steckverbinder, Sensorbauteile, Spulenkörper und Gehäusekomponenten.

Vor dem Einsatz müssen die Beständigkeit gegenüber Kraftstoffen, Ölen, Kühlmitteln und anderen Fahrzeugmedien sowie die mechanischen Anforderungen des Bauteils geprüft werden.

Luft- und Raumfahrt

In der Luft- und Raumfahrt kann LCP für leichte elektrische Isolations- und Verbindungskomponenten eingesetzt werden. Dabei sind neben Temperatur- und Medienbeständigkeit häufig Anforderungen an Flammverhalten, Rauchgasentwicklung, Ausgasung und Rückverfolgbarkeit relevant.

Die Eignung muss anhand der konkreten Materialtype und der jeweils geltenden Luftfahrtanforderungen nachgewiesen werden.

Medizintechnik

LCP kann für kleine, präzise Komponenten in der Medizintechnik interessant sein. Dazu gehören beispielsweise Bauteile in Analysegeräten, Sensoren, Instrumenten oder medizinelektronischen Systemen.

LCP darf jedoch nicht pauschal als biokompatibel oder für jede Sterilisationsmethode geeignet bezeichnet werden. Für medizinische Anwendungen sind eine entsprechend geprüfte Werkstofftype, dokumentierte Biokompatibilität und die Freigabe für das vorgesehene Sterilisationsverfahren erforderlich.

Industriesensorik und Automatisierung

Die Kombination aus Maßhaltigkeit, elektrischer Isolation und Temperaturbeständigkeit macht LCP für Sensoren, Aktoren, Stecksysteme und andere Komponenten in der industriellen Automatisierung interessant. In Anlagen mit chemischer Belastung muss die Medienbeständigkeit für den konkreten Betriebsfall geprüft werden.

LCP im Vergleich zu PEEK, PPS und PTFE

LCP ist anderen Hochleistungskunststoffen nicht grundsätzlich überlegen. Die Werkstoffe lösen unterschiedliche technische Aufgaben.

PEEK Kunststoff ist häufig geeigneter, wenn eine hohe mechanische Belastbarkeit in mehreren Richtungen, Zähigkeit, Verschleißfestigkeit oder die Fertigung aus Halbzeugen gefragt ist.

PPS Kunststoff bietet eine gute Kombination aus Chemikalienbeständigkeit, Temperaturbeständigkeit und Wirtschaftlichkeit für industrielle Serienteile.

PTFE Kunststoff ist besonders interessant, wenn ein sehr niedriger Reibwert, Antihafteigenschaften oder eine außergewöhnlich breite Chemikalienbeständigkeit wichtiger sind als hohe Festigkeit und Maßhaltigkeit.

Vorteile von LCP Kunststoff

• sehr gute Fließfähigkeit für dünnwandige Bauteile
• hohe Wärmeformbeständigkeit
• geringe Wasseraufnahme
• hohe Maßhaltigkeit
• gute elektrische Isolationseigenschaften
• gute Chemikalienbeständigkeit
• geringe Formteilschwindung
• hohe Steifigkeit bei verstärkten Typen
• für komplexe Miniaturbauteile geeignet
• bei geeigneten Typen flammwidrig

Nachteile und Grenzen von LCP

Die besonderen Eigenschaften des Werkstoffs bringen auch konstruktive und wirtschaftliche Einschränkungen mit sich:

• stark richtungsabhängige mechanische Eigenschaften
• kritische Bindenähte bei ungünstiger Werkzeugauslegung
• teilweise geringe Zähigkeit quer zur Fließrichtung
• höherer Materialpreis als bei Standardkunststoffen
• begrenzte Verfügbarkeit als Platte oder Rundstab
• anspruchsvolle Klebe- und Beschichtbarkeit
• erhöhter Werkzeugverschleiß bei stark gefüllten Typen
• typeabhängige Zulassungen und Eigenschaftsprofile

Wann ist LCP der richtige Werkstoff?

LCP ist vor allem dann interessant, wenn ein Bauteil sehr klein, dünnwandig, maßhaltig und elektrisch isolierend sein muss und gleichzeitig erhöhten Prozesstemperaturen standhalten soll. Besonders häufig betrifft dies Steckverbinder und andere Serienbauteile der Elektronik.

Bei der Werkstoffauswahl sollten mindestens folgende Fragen beantwortet werden:

• Welche Dauer- und Spitzentemperaturen treten auf?
• Welche mechanischen Kräfte wirken in welcher Richtung?
• Welche Medien berühren das Bauteil?
• Welche elektrischen Kennwerte werden benötigt?
• Welche Wandstärken und Toleranzen sind vorgesehen?
• Gibt es Anforderungen an Flammwidrigkeit oder Zulassungen?
• Wird ein Spritzgussteil oder ein zerspantes Fertigteil benötigt?
• Welche Stückzahl soll wirtschaftlich gefertigt werden?

Wenn hohe Zähigkeit, ausgeprägte Verschleißfestigkeit oder eine gute Verfügbarkeit als Halbzeug entscheidend sind, kann ein anderer Hochleistungskunststoff geeigneter sein. Die Auswahl sollte deshalb immer anhand des konkreten Lastenhefts erfolgen.

LCP-Bauteile und Werkstoffauswahl mit Martan Plastics

Martan Plastics unterstützt Industrieunternehmen bei der Auswahl geeigneter Kunststoffwerkstoffe und bei der technischen Bewertung individueller Bauteile. Dabei werden unter anderem Temperatur, Medienkontakt, mechanische Belastung, elektrische Anforderungen, Geometrie, Toleranzen und Stückzahl berücksichtigt.

Für eine fundierte Prüfung werden idealerweise eine Zeichnung oder ein 3D-Modell, die vorgesehene Anwendung, die benötigte Stückzahl sowie vorhandene Werkstoff- und Zulassungsvorgaben bereitgestellt. Auf dieser Grundlage lässt sich beurteilen, ob LCP oder ein alternativer Hochleistungskunststoff die technisch und wirtschaftlich passende Lösung darstellt.

Häufige Fragen zu LCP Kunststoff

Wofür steht die Abkürzung LCP?

LCP steht für Liquid Crystal Polymer. Der deutsche Begriff lautet flüssigkristallines Polymer. Es handelt sich um eine Gruppe aromatischer thermoplastischer Hochleistungskunststoffe.

Ist LCP ein Thermoplast?

Ja. LCP ist ein thermoplastischer Kunststoff und kann bei geeigneter Temperatur aufgeschmolzen und verarbeitet werden. Das wichtigste Verarbeitungsverfahren ist der Spritzguss.

Wie temperaturbeständig ist LCP?

Die Temperaturbeständigkeit hängt stark von der konkreten LCP-Type, der Verstärkung und der Belastungsdauer ab. Viele Typen widerstehen kurzzeitig hohen Löttemperaturen. Die zulässige Dauergebrauchstemperatur muss dem jeweiligen technischen Datenblatt entnommen werden.

Warum wird LCP für Steckverbinder verwendet?

LCP lässt sich sehr dünnwandig verarbeiten, nimmt wenig Wasser auf und bietet gute elektrische Isolationseigenschaften. Zudem sind geeignete Typen maßhaltig, flammwidrig und gegenüber den Temperaturen moderner Lötprozesse beständig.

Ist LCP chemikalienbeständig?

LCP ist gegenüber vielen industriellen Chemikalien beständig. Die Eignung hängt jedoch von Medium, Konzentration, Temperatur, Einwirkdauer und Werkstofftype ab und muss für den konkreten Anwendungsfall geprüft werden.

Ist LCP für medizinische Anwendungen geeignet?

Bestimmte LCP-Typen können für medizintechnische Anwendungen geeignet sein. Erforderlich sind jedoch eine geprüfte Materialtype, die passenden Biokompatibilitätsnachweise und eine Freigabe für das vorgesehene Sterilisationsverfahren.

Kann LCP gefräst oder gedreht werden?

Grundsätzlich ist eine mechanische Bearbeitung möglich. LCP wird jedoch meist als Spritzgussteil eingesetzt, da Halbzeuge nur eingeschränkt verfügbar sind. Die Machbarkeit hängt von Werkstofftype, Abmessungen, Toleranzen und Bauteilgeometrie ab.

Was ist der Unterschied zwischen LCP und PEEK?

LCP eignet sich besonders für dünnwandige, präzise Spritzgussteile in der Elektronik. PEEK bietet häufig eine ausgewogenere mechanische Belastbarkeit, eine hohe Zähigkeit und eine bessere Verfügbarkeit als Halbzeug für zerspante Fertigteile.

Welche Angaben werden für eine LCP-Anfrage benötigt?

Hilfreich sind eine technische Zeichnung oder ein 3D-Modell, Stückzahl, Toleranzen, Temperaturbereich, Medienkontakt, mechanische Belastung, elektrische Anforderungen sowie benötigte Zulassungen. Damit lässt sich die geeignete LCP-Type oder eine mögliche Werkstoffalternative gezielt prüfen.

Wie wird LCP Kunststoff verarbeitet?

LCP Kunststoff wird überwiegend im Spritzguss verarbeitet. Aufgrund seiner niedrigen Schmelzviskosität eignet sich der Werkstoff besonders für dünnwandige und komplexe Formteile. Je nach LCP-Type sind außerdem Extrusion und mechanische Bearbeitung möglich.
