PAI-Kunststoff (Polyamidimid) für hochbelastete Bauteile

Polyamidimid, kurz PAI, zählt zu den leistungsfähigsten Hochleistungskunststoffen für mechanisch, thermisch und tribologisch stark beanspruchte Bauteile. Der Werkstoff verbindet eine sehr hohe Festigkeit und Steifigkeit mit geringer Kriechneigung, hoher Verschleißfestigkeit und ausgeprägter Dimensionsstabilität.

PAI wird deshalb vor allem dann eingesetzt, wenn herkömmliche technische Kunststoffe bei hohen Temperaturen, starken Flächenpressungen oder engen Maßtoleranzen nicht mehr zuverlässig funktionieren. Typische Einsatzbereiche finden sich im Maschinen- und Anlagenbau, in der Luft- und Raumfahrt, in der Elektronik sowie in der Halbleiter- und Präzisionstechnik.

Was ist PAI?

PAI ist die Abkürzung für Polyamidimid. Die Polymerstruktur vereint charakteristische Bestandteile von Polyamiden und Polyimiden. Daraus ergibt sich ein Werkstoffprofil, das hohe mechanische Belastbarkeit mit sehr guter Wärmeformbeständigkeit verbindet.

PAI nimmt innerhalb der Hochleistungskunststoffe eine besondere Stellung ein. Der Werkstoff besitzt eine sehr hohe Druckfestigkeit, bleibt auch bei erhöhten Temperaturen steif und zeigt unter dauerhafter Belastung nur eine geringe Verformung. Dadurch eignet er sich besonders für Präzisionsbauteile, Lagerstellen und konstruktive Komponenten, bei denen Maßhaltigkeit und Funktionssicherheit entscheidend sind.

Je nach Werkstofftyp ist PAI unverstärkt oder mit Glasfasern, Kohlenstofffasern, Graphit, PTFE beziehungsweise weiteren verschleißmindernden Zusätzen erhältlich. Die Modifikation beeinflusst unter anderem Festigkeit, Wärmeausdehnung, Reibwert, Verschleißverhalten und elektrische Eigenschaften.

Eigenschaften von PAI-Kunststoff

Sehr hohe Festigkeit und Steifigkeit

PAI gehört zu den steifsten und mechanisch belastbarsten unverstärkten Kunststoffen. Auch unter erhöhten Temperaturen behält der Werkstoff einen großen Teil seiner Festigkeit. Das ist insbesondere bei Bauteilen relevant, die gleichzeitig hohen Druckkräften, wechselnden Lasten und thermischen Einflüssen ausgesetzt sind.

Verstärkte PAI-Typen können die Steifigkeit und Dimensionsstabilität zusätzlich erhöhen. Sie werden beispielsweise für tragende Bauteile, Halterungen, Präzisionsführungen und Komponenten mit hohen Flächenpressungen eingesetzt.

Hohe Temperaturbeständigkeit

PAI eignet sich für Anwendungen mit dauerhaft hohen Betriebstemperaturen. Abhängig von Werkstofftype, Belastung, Umgebungsmedium und Bauteilgeometrie sind Dauergebrauchstemperaturen von etwa 250 bis 260 °C möglich. Kurzzeitig können geeignete PAI-Typen auch höheren Temperaturen ausgesetzt werden.

Entscheidend ist jedoch nicht allein die maximale Temperaturangabe. Bei der Werkstoffauswahl müssen zusätzlich die mechanische Belastung, die Einsatzdauer, mögliche Temperaturwechsel und der Kontakt mit Medien berücksichtigt werden.

Geringe Kriechneigung und hohe Maßhaltigkeit

Unter einer konstanten mechanischen Belastung können sich Kunststoffe mit der Zeit dauerhaft verformen. PAI zeigt im Vergleich zu vielen anderen thermoplastischen Werkstoffen eine sehr geringe Kriechneigung. Dadurch bleiben Passungen, Abstände und Funktionsflächen auch bei längerer Belastung vergleichsweise stabil.

Die hohe Dimensionsstabilität macht PAI für Bauteile mit engen Toleranzen interessant. Dazu gehören beispielsweise Lagerkäfige, Dichtungsringe, Ventilsitze, Isolierkörper, Präzisionsbuchsen und Komponenten in Mess- oder Positioniersystemen.

Hohe Druck- und Verschleißfestigkeit

PAI besitzt eine hohe Druckfestigkeit und kann großen Flächenpressungen standhalten. Speziell modifizierte Lagertypen bieten zudem günstige Reibungs- und Verschleißeigenschaften. Sie eignen sich für bewegte Bauteile, bei denen Schmierung nur eingeschränkt möglich oder unerwünscht ist.

Typische Anwendungen sind Gleitlager, Anlaufscheiben, Führungsringe, Dichtungsringe, Rollen und verschleißbeanspruchte Maschinenelemente. Der tatsächlich erreichbare Verschleiß hängt unter anderem von Gegenlaufpartner, Oberflächenqualität, Geschwindigkeit, Temperatur und Belastung ab.

Gute elektrische Isolation

Unverstärkte PAI-Typen besitzen gute elektrische Isolationseigenschaften und können ihre dielektrischen Eigenschaften auch bei erhöhten Temperaturen beibehalten. Daher wird PAI für Isolierkörper, Steckverbinder, Spulenträger, Abstandshalter und weitere elektrotechnische Komponenten eingesetzt.

Gefüllte oder leitfähig modifizierte Varianten können jedoch ein abweichendes elektrisches Verhalten aufweisen. Für elektrische Anwendungen ist deshalb stets das Datenblatt der konkreten Werkstofftype maßgeblich.

Chemische Beständigkeit

PAI ist gegenüber vielen Ölen, Fetten, Kraftstoffen, Schmierstoffen und organischen Lösungsmitteln beständig. Die Widerstandsfähigkeit gegenüber Säuren, Laugen, heißem Wasser oder Wasserdampf hängt dagegen stark vom jeweiligen Medium, der Konzentration, der Temperatur und der Einwirkdauer ab.

Eine pauschale Freigabe für aggressive Chemikalien ist daher nicht sinnvoll. Bei sicherheitskritischen Anwendungen sollte die Beständigkeit anhand konkreter Betriebsbedingungen geprüft werden.

Wasseraufnahme berücksichtigen

Wie andere Werkstoffe mit Amidanteilen kann PAI Feuchtigkeit aufnehmen. Diese Wasseraufnahme kann Abmessungen und mechanische Eigenschaften beeinflussen. Bei hochpräzisen Bauteilen müssen deshalb der Feuchtezustand des Halbzeugs, die späteren Umgebungsbedingungen und gegebenenfalls eine Konditionierung berücksichtigt werden.

Technische Kennwerte von PAI

Die folgenden Werte dienen als Orientierung. Die tatsächlichen Kennwerte unterscheiden sich abhängig von Hersteller, PAI-Type, Füllstoffen, Herstellungsverfahren und Konditionierung.

Eigenschaft	Typischer Bereich
Dichte	ca. 1,40–1,50 g/cm³
Zugfestigkeit	ca. 90–190 MPa
E-Modul	ca. 4.000–20.000 MPa, abhängig von der Verstärkung
Dauergebrauchstemperatur	bis etwa 250–260 °C, abhängig von Type und Belastung
Wärmeausdehnung	gering bis sehr gering, abhängig von der Modifikation
Feuchtigkeitsaufnahme	höher als bei PEEK oder PPS
Elektrische Isolation	gut bei geeigneten, nicht leitfähig modifizierten Typen
Verschleißverhalten	sehr gut bei tribologisch modifizierten Varianten

PAI-Varianten und ihre Einsatzgebiete

Unverstärktes PAI

Unverstärktes PAI bietet eine ausgewogene Kombination aus Festigkeit, Zähigkeit, elektrischer Isolation und Temperaturbeständigkeit. Es eignet sich für hochbelastete Präzisionsteile, elektrische Isolierkomponenten und Bauteile, bei denen ein gleichmäßiges Werkstoffverhalten erforderlich ist.

Glasfaserverstärktes PAI

Glasfasern erhöhen die Steifigkeit, Druckfestigkeit und Formstabilität. Gleichzeitig wird die thermische Ausdehnung reduziert. Glasfaserverstärkte Varianten kommen häufig bei konstruktiven Bauteilen, Gehäusekomponenten, Halterungen und Präzisionsträgern zum Einsatz.

Kohlenstofffaserverstärktes PAI

Kohlenstofffasern ermöglichen eine besonders hohe Steifigkeit und eine geringe Wärmeausdehnung. Solche PAI-Typen eignen sich für Bauteile, bei denen Maßhaltigkeit unter wechselnden Temperaturen oder hohen mechanischen Lasten entscheidend ist.

Tribologisch modifiziertes PAI

Durch Zusätze wie Graphit oder PTFE lassen sich Reibung und Verschleiß reduzieren. Diese Varianten werden unter anderem für Gleitlager, Führungsringe, Anlaufscheiben, Dichtungen und andere bewegte Maschinenelemente verwendet.

PAI im Vergleich zu PEEK und Polyimid

PAI, PEEK und Polyimid gehören zu den leistungsfähigsten Kunststoffen für hohe Temperaturen. Die Werkstoffe sind jedoch nicht beliebig austauschbar.

Kriterium	PAI	PEEK	Polyimid
Mechanische Festigkeit	sehr hoch	sehr hoch	hoch bis sehr hoch
Steifigkeit bei Wärme	sehr hoch	hoch	sehr hoch
Verschleißfestigkeit	sehr hoch, besonders bei modifizierten Typen	sehr hoch	gut bis sehr hoch
Chemische Beständigkeit	gut bis sehr gut, medienabhängig	sehr hoch	gut bis sehr gut, typenabhängig
Feuchtigkeitsaufnahme	vergleichsweise hoch	gering	typenabhängig
Typische Stärke	hochbelastete Präzisions- und Verschleißteile	chemisch und mechanisch beanspruchte Bauteile	Hochtemperatur- und Isolationsanwendungen

PAI ist besonders vorteilhaft, wenn höchste mechanische Belastbarkeit, geringe Kriechneigung und Maßhaltigkeit bei Wärme zusammenkommen. PEEK bietet häufig Vorteile bei chemisch anspruchsvollen Anwendungen, Hydrolysebelastung und einer einfacheren thermoplastischen Verarbeitung. Polyimid spielt seine Stärken vor allem bei sehr hohen Temperaturen, elektrischer Isolation sowie besonderen Reinraum- oder Vakuumanforderungen aus.

Lieferformen und Fertigungsmöglichkeiten

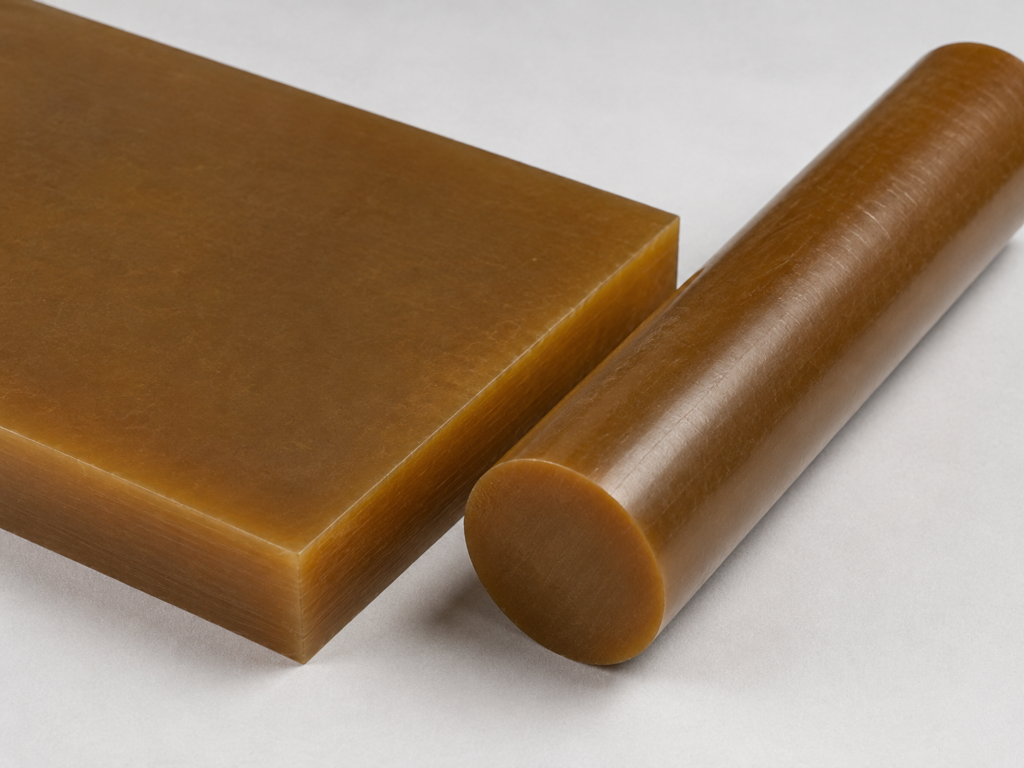

PAI ist abhängig von der verfügbaren Werkstofftype unter anderem als Platte, Rundstab, Rohr, Hohlstab oder vorgeformtes Halbzeug erhältlich. Aus diesen Halbzeugen lassen sich präzise Fertigteile nach Zeichnung, Muster oder CAD-Daten herstellen.

Martan Plastics verarbeitet Hochleistungskunststoffe durch professionelle Kunststoffbearbeitung. Je nach Bauteilgeometrie kommen insbesondere CNC-Fräsen, CNC-Drehen, Bohren, Reiben, Gewindefertigung und weitere spanende Verfahren infrage.

Mögliche PAI-Fertigteile sind beispielsweise:

Gleitlager und Lagerbuchsen
Lagerkäfige und Führungsringe
Anlaufscheiben und Verschleißplatten
Dichtungsringe und Ventilsitze
Zahnräder und Rollen
elektrische Isolierkörper
Spulenträger und Steckverbinder
Präzisionshalter und Abstandselemente
Pumpen- und Kompressorkomponenten
Bauteile nach Zeichnung oder Muster

PAI fachgerecht bearbeiten

CNC-Fräsen und CNC-Drehen

PAI lässt sich präzise zerspanen, stellt aufgrund seiner hohen Festigkeit und Härte jedoch hohe Anforderungen an Werkzeuge, Spanntechnik und Bearbeitungsparameter. Für saubere Oberflächen und enge Toleranzen werden scharfe Hartmetall- oder geeignete diamantbestückte Werkzeuge verwendet.

Bei der Bearbeitung muss eine übermäßige Wärmeeinbringung vermieden werden. Angepasste Schnittgeschwindigkeiten, kontrollierter Vorschub und eine spannungsarme Aufspannung reduzieren das Risiko von Maßabweichungen, Ausbrüchen oder inneren Spannungen.

Toleranzen und Feuchtigkeitszustand

Bei sehr engen Toleranzen sollte der spätere Feuchtigkeits- und Temperaturzustand bereits bei der Konstruktion berücksichtigt werden. Je nach Halbzeug und Anforderung können Zwischentemperungen, Konditionierungsschritte oder eine mehrstufige Bearbeitung erforderlich sein.

Besonders bei dünnwandigen, asymmetrischen oder stark zerspanten Bauteilen empfiehlt sich eine materialgerechte Bearbeitungsstrategie, damit sich vorhandene Eigenspannungen kontrolliert abbauen können.

Kleben und mechanisches Verbinden

PAI kann grundsätzlich geklebt werden, benötigt dafür jedoch eine geeignete Oberflächenvorbereitung und einen auf Werkstoff und Einsatzbedingungen abgestimmten Klebstoff. Mechanische Verbindungen, formschlüssige Konstruktionen oder Verschraubungen sind häufig die robustere Lösung.

Ein klassisches thermoplastisches Schweißen ist bei vielen PAI-Halbzeugtypen nur eingeschränkt oder nicht wirtschaftlich möglich. Die passende Verbindungstechnik sollte deshalb bereits in der Konstruktionsphase festgelegt werden.

Anwendungsbereiche von PAI

Maschinen- und Anlagenbau

Im Maschinen- und Anlagenbau wird PAI für hochbelastete Lagerstellen, Führungen, Rollen, Dichtungen, Pumpenbauteile und Präzisionskomponenten eingesetzt. Der Werkstoff ist besonders interessant, wenn metallische Bauteile ersetzt, Gewicht reduziert oder elektrische und thermische Isolation erreicht werden sollen.

Luft- und Raumfahrt

In der Luft- und Raumfahrt eignet sich PAI für leichte, temperaturbeständige und mechanisch hoch belastbare Komponenten. Typische Beispiele sind Lagerkäfige, Dichtungselemente, Rollen, Isolierbauteile und konstruktive Präzisionsteile.

Elektronik und Elektrotechnik

In der Elektronikindustrie wird PAI für elektrisch isolierende und temperaturbeständige Bauteile verwendet. Dazu gehören Steckverbinder, Spulenträger, Prüfvorrichtungen, Halterungen und Komponenten für thermisch belastete Fertigungsprozesse.

Halbleiterindustrie

PAI kann in der Halbleiterfertigung für präzise Handling-, Positionier- und Isolierbauteile eingesetzt werden. Je nach Anwendung müssen dabei Anforderungen an Ausgasung, Reinheit, Abrieb, elektrische Eigenschaften und Temperaturstabilität geprüft werden.

Fahrzeugbau und Antriebstechnik

Im Fahrzeugbau kommt PAI unter anderem für Lager-, Dichtungs- und Isolierkomponenten in thermisch und mechanisch beanspruchten Baugruppen infrage. Besonders interessant ist der Werkstoff für kleine Präzisionsteile mit hoher Funktionsdichte.

Medizintechnik

In der Medizintechnik kann PAI für temperaturbeständige technische Komponenten, Instrumententeile oder isolierende Funktionselemente verwendet werden. Eine allgemeine Biokompatibilität lässt sich daraus jedoch nicht ableiten. Für Anwendungen mit Körperkontakt sind ausschließlich entsprechend geprüfte und zugelassene Werkstofftypen einzusetzen.

Vorteile von PAI auf einen Blick

Sehr hohe mechanische Festigkeit und Steifigkeit
Hohe Druckfestigkeit auch bei erhöhten Temperaturen
Geringe Kriechneigung bei langfristiger Belastung
Sehr gute Dimensionsstabilität
Hohe Verschleißfestigkeit bei geeigneten Werkstofftypen
Gute elektrische Isolation bei unverstärkten Varianten
Gute Beständigkeit gegenüber vielen Ölen, Fetten und Kraftstoffen
Für Präzisionsbauteile mit engen Toleranzen geeignet
Als unverstärkte, verstärkte und tribologisch modifizierte Variante erhältlich

Grenzen und Nachteile von PAI

PAI ist nicht für jede Hochtemperaturanwendung automatisch die wirtschaftlichste Lösung. Der Werkstoff ist vergleichsweise kostenintensiv und stellt hohe Anforderungen an die Bearbeitung. Zudem muss seine Feuchtigkeitsaufnahme bei Präzisionsbauteilen berücksichtigt werden.

Weitere mögliche Einschränkungen sind:

höhere Materialkosten als bei vielen technischen Standardkunststoffen
anspruchsvolle spanende Bearbeitung
typenabhängige chemische Beständigkeit
Maßänderungen durch Feuchtigkeitsaufnahme möglich
eingeschränkte Schweißbarkeit
nicht jede Variante ist elektrisch isolierend
keine pauschale Eignung für Lebensmittel- oder Medizinkontakt

Wann ist PAI der richtige Werkstoff?

PAI ist eine geeignete Wahl, wenn ein Bauteil gleichzeitig hohen mechanischen Belastungen, erhöhten Temperaturen und engen Maßvorgaben ausgesetzt ist. Besonders sinnvoll ist der Einsatz bei hoher Flächenpressung, geringer zulässiger Verformung oder ausgeprägtem Verschleiß.

Vor der Werkstoffauswahl sollten mindestens folgende Anforderungen geklärt werden:

dauerhafte und kurzzeitige Betriebstemperatur
statische und dynamische Belastung
zulässige Verformung und Toleranzen
Gleitgeschwindigkeit und Flächenpressung
Kontakt mit Chemikalien, Dampf oder Feuchtigkeit
elektrische Anforderungen
Vorgaben zu Reinheit, Ausgasung oder Zulassungen
gewünschte Stückzahl und Fertigungsverfahren

Auf Grundlage dieser Angaben lässt sich beurteilen, ob unverstärktes, faserverstärktes oder tribologisch modifiziertes PAI geeignet ist oder ob ein anderer Hochleistungskunststoff die technisch und wirtschaftlich bessere Lösung darstellt.

PAI-Halbzeuge und Fertigteile nach Zeichnung

Polyamidimid eignet sich für besonders anspruchsvolle Bauteile, bei denen Festigkeit, Wärmebeständigkeit, Verschleißfestigkeit und Maßhaltigkeit zusammenkommen. Martan Plastics unterstützt Sie bei der Auswahl geeigneter Kunststoffwerkstoffe und fertigt präzise Kunststoffteile nach Zeichnung, Muster oder individuellen technischen Anforderungen.

Für eine fundierte Bewertung benötigen wir Angaben zur Bauteilgeometrie, Stückzahl, Betriebstemperatur, mechanischen Belastung, chemischen Umgebung und den erforderlichen Toleranzen.

FAQ zu PAI-Kunststoff

Wofür steht die Abkürzung PAI?

PAI steht für Polyamidimid. Dabei handelt es sich um einen Hochleistungskunststoff, der eine hohe mechanische Festigkeit mit ausgeprägter Temperatur- und Verschleißbeständigkeit verbindet.

Wie temperaturbeständig ist PAI?

Geeignete PAI-Typen können abhängig von Belastung und Einsatzbedingungen dauerhaft bei Temperaturen von etwa 250 bis 260 °C verwendet werden. Die konkrete Temperaturfreigabe muss dem technischen Datenblatt des jeweiligen Werkstoffs entnommen werden.

Ist PAI ein Thermoplast?

PAI wird häufig den thermoplastischen Hochleistungskunststoffen zugeordnet. Die Verarbeitung unterscheidet sich jedoch von klassischen Thermoplasten, da viele PAI-Typen nach der Formgebung thermisch nachbehandelt beziehungsweise ausgehärtet werden.

Was ist der Unterschied zwischen PAI und PEEK?

PAI bietet häufig eine höhere Steifigkeit, Druckfestigkeit und geringere Kriechneigung. PEEK besitzt dagegen meist Vorteile bei Hydrolysebeständigkeit, chemischer Widerstandsfähigkeit und thermoplastischer Verarbeitbarkeit. Die bessere Wahl hängt von der konkreten Anwendung ab.

Nimmt PAI Feuchtigkeit auf?

Ja. PAI kann Feuchtigkeit aus der Umgebung aufnehmen. Dadurch können sich Abmessungen und einzelne Materialeigenschaften verändern. Bei Präzisionsbauteilen muss dieser Effekt bei Konstruktion und Bearbeitung berücksichtigt werden.

Kann PAI spanend bearbeitet werden?

PAI kann durch CNC-Fräsen, CNC-Drehen, Bohren, Reiben und weitere spanende Verfahren bearbeitet werden. Aufgrund der hohen Festigkeit sind geeignete Werkzeuge, abgestimmte Bearbeitungsparameter und eine kontrollierte Wärmeeinbringung erforderlich.

Ist PAI für Gleitlager geeignet?

Tribologisch modifizierte PAI-Typen eignen sich sehr gut für Gleitlager, Führungsringe und Anlaufscheiben. Bei der Auslegung müssen Flächenpressung, Geschwindigkeit, Temperatur, Gegenlaufmaterial und mögliche Schmierung berücksichtigt werden.

Ist PAI elektrisch isolierend?

Unverstärkte PAI-Typen verfügen in der Regel über gute elektrische Isolationseigenschaften. Füllstoffe wie Kohlenstofffasern oder leitfähige Zusätze können die elektrische Leitfähigkeit jedoch deutlich verändern.

Ist PAI für die Medizintechnik zugelassen?

PAI ist nicht grundsätzlich für medizinische Anwendungen zugelassen. Ob ein Werkstoff verwendet werden darf, hängt von der konkreten Type, den vorhandenen Prüfungen, dem Kontakt zum menschlichen Körper und den regulatorischen Anforderungen ab.
